Профессиональная установка (монтаж) мансардных окон в металлочерепицу и другие кровли

Профессиональный монтаж мансардных окон в металлочерепицу, мягкую кровлю, фальц и профнастил — это комплекс работ, где каждый этап влияет на герметичность и долговечность всей кровли.

Пошаговый монтаж мансардного окна: от подготовки проема до финишной отделки

Процесс установки мансардного окна требует точности на каждом этапе. Любая ошибка в разметке, креплении рамы или герметизации оклада приводит к протечкам и теплопотерям. Разберём каждый шаг детально.

Этап 1. Подготовка и разметка проема

Начинаем с разметки по инструкции производителя. Ширина проема должна быть на 7 см больше ширины окна — этот запас нужен для установки утеплителя и гидроизоляции. Согласно рекомендациям Roto (официальное руководство, 2025), проем вырезают изнутри мансарды лобзиком по типу конверта — надрезы проходят по диагонали, чтобы не повредить кровельный материал. Размечаем изнутри мансарды, проверяем диагонали: разница не должна превышать 5 мм согласно монтажным картам производителей.

Выполняем аккуратный демонтаж кровельного покрытия. Для металлочерепицы используем лобзик или ножницы по металлу. Резка болгаркой категорически запрещена: абразивный круг разрушает защитное покрытие и оцинковку, что запускает коррозию. Это подтверждается экспертными статьями (например, «Как правильно резать профнастил», Эталон, 2023). Подрезаем обрешетку ножовкой, оставляя концы досок длиной 15–20 см для последующего восстановления.

Усиливаем проем монтажными брусками (ригелями), если расстояние между стропилами больше ширины окна или если стропила мешают установке. Ригели крепим горизонтально к стропилам саморезами, проверяем уровень в двух плоскостях.

Гидроизоляцию вырезаем крест-накрест с запасом 15–20 см и заводим на обрешетку. Пароизоляцию пока оставляем нетронутой — её интеграция идёт после установки рамы.

Этап 2. Установка рамы окна

Снимаем створку с рамы — это уменьшает вес конструкции и исключает риск повреждения стеклопакета при монтаже. Кронштейны фиксируем в заводские отверстия рамы.

Устанавливаем раму в проем, опирая её на нижний монтажный брус. Выставляем строго по уровню: допустимое отклонение — не более 2 мм на метр (требование инструкций Velux/Fakro/Roto, 2023–2025). Верхние кронштейны крепим не до конца — это даёт возможность финальной регулировки.

Технологический зазор между рамой и стропилами должен быть 15-25 мм — это компенсирует температурные деформации древесины и обеспечивает правильную работу створки. Крепление выполняем саморезами по дереву длиной 50–70 мм, вкручивая их в стропила или ригели под углом.

Этап 3. Монтаж гидроизоляционного оклада

Оклад — это ключевой элемент герметичности. Для каждого типа кровли используется свой оклад: низкопрофильный (для гибкой черепицы, фальца) или высокопрофильный с гофрированной юбкой (для металлочерепицы, профнастила). Согласно СП 17.13330.2017, в местах примыканий кровли необходим дополнительный водоизоляционный ковер с заходом на вертикальные поверхности не менее 300 мм.

Укладываем элементы оклада в строгой последовательности: сначала нижний фартук, затем боковые накладки, затем верхний фартук оклада. Все нахлесты — не менее 10 см по рекомендациям производителей. Крепим оклад к обрешетке через кляммер. Следим за уклоном дренажного желоба — он должен отводить конденсатот окна.

Стыки герметизируем лентами, совместимыми с материалом кровли. Гидроизоляционную мембрану заводим под верхний фартук оклада, обеспечивая защиту от затекания воды внутрь конструкции.

Этап 4. Утепление периметра

Заполняем зазор вокруг рамы эластичным утеплителем — минеральной ватой или заводским теплоизоляционным контуром типа Velux BDX или Fakro XDP. Утеплитель укладываем плотно, но без уплотнения до каменного состояния — переуплотнение снижает теплоизоляционные свойства и создаёт мостики холода.

Теплый контур обеспечивает стабильную температуру откосов и предотвращает конденсат на внутренних поверхностях. Это критический этап для энергоэффективности всего узла.

Этап 5. Установкастворки

Возвращаем створку на петли рамы. Проверяем параллельность зазоров по периметру — они должны быть одинаковыми (обычно 3–5 мм согласно техническим картам Fakro, 2023). Открываем и закрываем окно несколько раз, контролируя лёгкость хода и отсутствие перекосов.

Регулируем створку при необходимости, подтягивая кронштейны. Уплотнители должны прижиматься равномерно по всему периметру — это гарантирует герметичность и защиту от продувания.

Этап 6. Внутренняя отделка откосов

Монтируем пароизоляционный контур (типа Velux BFX или Fakro XDS) к раме и примыкающим конструкциям. Пароизоляция защищает утеплитель от увлажнения тёплым воздухом из помещения.

Устанавливаем каркас откосов: нижний откос делаем вертикальным (перпендикулярно полу), верхний — горизонтальным (параллельно полу). Такая геометрия улучшает светорассеяние и обеспечивает правильную конвекцию тёплого воздуха вокруг окна, предотвращая образование конденсата (рекомендации Velux, руководство для установщиков, 2022).

Крепим листовые материалы (влагостойкий ГКЛ или СМЛ) к каркасу, шпаклюем стыки, окрашиваем или оклеиваем обоями. Контролируем состояние соединений мансардного окна с элементами кровли на каждом этапе, сохраняя проектные зазоры и герметичность.

«Самая частая ошибка при монтаже — неправильная последовательность установки оклада. Если сначала поставить боковые элементы, а потом нижний фартук, вода будет затекать под оклад и разрушать утеплитель. Мы всегда начинаем снизу и движемся вверх, как укладывают черепицу.» — Профкровля

Источники методики:

• Велюкс, руководство по монтажу мансардных окон (PDF, 2025)

• Факро, техническая карта по монтажу с чек-листами (официальные инструкции, 2023–2025)

• Рото, пошаговое руководство по установке окон на скатные кровли (официальный сайт, 2023)

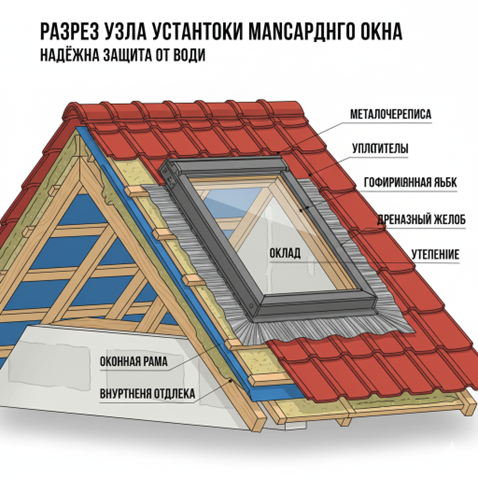

Особенности установки мансардного окна в кровлю из металлочерепицы

Монтаж в металлочерепицу имеет ряд нюансов, от которых зависит герметичное соединение и долговечность узла. Металлочерепица — профилированный материал с волнами и рёбрами жёсткости, поэтому стандартные окладные решения здесь не работают.

1. Правильная подготовка проема

Разметку ведём с учётом волны кровельного листа. Проем вырезаем изнутри мансарды лобзиком или ножницами по металлу — болгарку использовать нельзя: абразивный круг повреждает защитное полимерное покрытие и оцинковку, что запускает коррозию. Кромки обрабатываем антикоррозийным составом или специальной краской для металлочерепицы.

2. Специальный оклад для профилированной кровли

Для установки в металлочерепицу используем оклад с гофрированной юбкой и высоким бортом, рассчитанный на высоту волны вашего профиля. Низкопрофильные решения (для гибкой черепицы или фальца) здесь не подходят — они не обеспечивают герметичного прилегания к рельефу, и вода затекает под оклад.

Примеры окладов под металлочерепицу: Velux EDW, Fakro EZV-P/ELV, Roto EDR. Каждый производитель указывает совместимость оклада с конкретным профилем кровли в технической документации.

3. Дренаж и гидроизоляция

Над окном обязательно монтируем дренажный желоб — он отводит воду, которая стекает по скату, поверх гидроизоляции кровли. Гидроизоляцию вырезаем крест-накрест с запасом 15–20 см, заводим под верхний фартук оклада и крепим степлером к обрешётке.

Нахлёст мембраны на оклад должен быть не менее 10 см — это исключает затекание воды при сильном ветре или косом дожде.

4. Формовка нижней юбки

Юбку оклада расправляют по профилю волны руками или с помощью прижимной планки. Гофрированная юбка должна повторять форму металлочерепицы без зазоров. Используем уплотнитель (типа Vilpe или аналог) по бокам и в зоне нахлёстов для исключения подсоса воды и снега.

5. Крепёж и шаг обрешётки

Проверяем совпадение крепёжных точек оклада с обрешёткой. Если обрешётка не попадает под крепёжные отверстия, устанавливаем доборные бруски. Крепление ведём штатными саморезами с EPDM-шайбами, не перетягиваем — деформация оклада приводит к нарушению геометрии водоотвода.

6. Узлы примыканий и герметики

Избегаем избыточного герметика в водоотводных каналах — он перекрывает сток и провоцирует застой воды.

7. Снеговые и ветровые нагрузки

Для металлочерепицы зона снегозадержания критична: снег сходит лавинообразно и может повредить окно. При необходимости устанавливаем трубчатые снегозадержатели выше окна на расстоянии 50–100 см. Это снижает риск повреждений оклада и протечек.

Примечание: аналогичная логика применима к профнастилу. Для мягкой кровли используются другие элементы оклада (без гофрированной юбки), но принцип герметичного соединения, качественная гидроизоляция и корректная формовка остаются обязательными.

Монтаж мансардного окна в готовую кровлю: что нужно учесть?

Установка окна в уже эксплуатируемую кровлю сложнее монтажа на этапе строительства. Здесь требуется аккуратность, точный расчёт и понимание конструкции кровельного пирога.

Аккуратная разборка и сохранение пирога

Монтаж в готовую кровлю начинается с бережной разборки покрытия. Снимаем листы металлочерепицы, гонты гибкой черепицы или фальцевые картины с запасом по периметру будущего проема. Помечаем каждый элемент для обратной сборки — это сэкономит время на подгонке.

Обрешётку и стропила осматриваем на предмет трещин, гнили или деформаций. Повреждённые элементы заменяем или усиливаем монтажными брусками. Если стропила мешают установке окна нужного размера, предусматриваем перемычки (ригели) с перераспределением нагрузок — но это увеличивает стоимость на 15–20%.

Интеграция с гидроизоляцией и утеплением

Гидроизоляцию подрезаем крест-накрест, заводим к раме с нахлестами не менее 10 см и фиксируем степлером. Пароизоляцию изнутри помещения стыкуем с пароизоляционным контуром окна (типа Velux BFX или Fakro XDS) герметичной лентой — это исключает увлажнение утеплителя.

Утепление вокруг проёма восстанавливаем без зазоров и уплотнений. Используем минеральную вату или заводской теплоизоляционный комплект. Важно: если утеплитель уложить слишком плотно, он теряет теплоизоляционные свойства из-за разрушения воздушных пор.

Учёт стропил, обрешётки и расположения

Расположение окон согласуем с шагом стропил и линиями обрешётки. Окно должно попадать между стропилами, а крепёж — в древесину, а не в пустоту. Если шаг стропил меньше ширины окна, то выпиливаем часть стропильной ноги, устанавливаем горизонтальные ригели (перемычки) сверху и снизу проёма, надёжно фиксируя их к стропилам.

Продумываем расположение окон по сторонам света и по виду: южная сторона даёт больше света, но и больше тепловой нагрузки летом; северная — равномерное освещение без перегрева. Для спален и гостиных выбираем видовую ориентацию — окно должно открывать обзор неба и земли.

Итог: установка и монтаж в готовую кровлю сложнее, чем в новую, и дороже на 10–15%. Но при правильной стыковке гидроизоляция, утепление и пароизоляция сохраняются, а кровля остаётся герметичной. Главное — не нарушить целостность кровельного пирога и точно выполнить герметизацию всех соединений.

Гидроизоляция и утепление контура мансардного окна

Гидроизоляция окна и правильное утепление окна вокруг рамы формируют герметичное соединение, которое защищает от протечек и минимизирует теплопотери. По ГОСТ 30734—2020 мансардные окна устанавливаются с применением окладов, обеспечивающих герметичное соединение с кровлей.

Рекомендуем применять фирменные комплекты теплоизоляции (Velux BDX или Fakro, ESV / EZV) и пароизоляционные контуры. Эти решения создают замкнутый контур вокруг окна, упрощают монтаж и снижают риск ошибок.

Последовательность формирования контура

После установки рамы монтируем дренажный желоб над верхним краем окна — он устанавливается на расстоянии не более 50 см и отводит воду со ската в стороны от окна. Затем крепим гидроизоляционный фартук: одна сторона заводится под основную мембрану кровли, другая — к обрешётке. На стыках и разрезах применяем самоклеящиеся ленты для герметичности.

Зазор между коробкой окна и конструкцией кровли заполняем утеплителем равномерно, без уплотнения до каменного состояния. При глубокой посадке окна или в зонах с низкими зимними температурами используем дополнительные утеплители или увеличенный слой минеральной ваты.

Пароизоляционный контур (внутренний слой монтажного шва) выполняем из паропроницаемого материала или фирменного пароизоляционного фартука. Он предотвращает накопление влаги в утеплителе и конструкции, исключая конденсат и образование плесени.

Итог: корректный контур гидроизоляции, утепления и пароизоляции вокруг окна — ключ к отсутствию протечек и к энергоэффективности узла. Использование сертифицированных комплектов снижает ошибки и ускоряет работы.

Источники:

• ГОСТ 30734—2020 «Блоки оконные мансардные. Технические условия» — требования к герметичности и изоляции
• Velux, руководство по выбору комплектов BDX/BFX (PDF, 2025)
• Fakro, техническая документация XDP/XDS
• СП 50.13330.2024 «Тепловая защита зданий» — нормы по теплоизоляции ограждающих конструкций

Как выбрать мансардное окно: размер, материал и расположение

Правильный выбор мансардного окна зависит от площади помещения, климатических условий, типа кровли и ваших функциональных задач. Разберём ключевые критерии.

Площадь остекления и размер окна

Рекомендация: площадь стекла должна составлять 10–15% от площади пола комнаты согласно общепринятым нормам освещенности. Для детских и гостиных — 1:8 (12,5%), для санузлов и кладовых допустимо меньше.

Размер окна подбираем по ширине относительно шага стропил: стандартные ширины — 55, 66, 78, 94, 114 см. Окно должно быть на 2–5 см уже расстояния между стропилами, чтобы остался зазор для утеплителя. Высота окна — исходя из требуемого света и вида; типовые высоты — 78, 98, 118, 140 см.

Точный выбор окна учитывает ширину и высоту проёма, чтобы избежать выреза стропил или дорогостоящего усиления конструкции.

Материал: деревянные окна или ПВХ

Деревянные окна (например, Velux Woodline, Fakro FTP) подходят для спален и гостиных: натуральность, эстетика, хорошая теплоизоляция. Но требуют регулярного ухода — покраска, защита от влаги и вредителей.

Пластиковые окна (Velux WhiteLine, Fakro PTP) предпочтительны для кухонь, ванных и помещений с повышенной влажностью: устойчивы к коррозии и гниению, не требуют ухода, широкий цветовой ассортимент. Недостаток — уступают дереву по внешнему виду в классических интерьерах.

Есть гибриды с полиуретановым покрытием — сочетают прочность дерева и влагостойкость ПВХ.

Тип остекления

Энергоэффективные стеклопакеты с низкоэмиссионным покрытием снижают теплопотери по сравнению с обычным стеклом. Закалённое внешнее стекло выдерживает удары града и снеговые нагрузки. Триплекс внутри обеспечивает безопасность — при разбивании осколки не разлетаются.

Способ открывания

• Центрально-поворотные (GGL, FTS, FTU, FTP) — универсальный вариант, окно вращается вокруг центральной оси. Удобно для проветривания и мытья.
• С приподнятой осью поворота(FYP, FDY)— окно открывается сверху, даёт лучший обзор при низкой установке.
• Комбинированные (GGU, FPP, FPU) — максимальный комфорт, два режима открывания.
• Специальные модели: для выхода на крышу, люки, балконные комплекты.

Модели и коды

Популярные серии: PTP (ПВХ, белый), FTP (дерево, лак), энергосберегающие с индексом U2/U3. Уточняйте совместимость окладов по типу кровли в каталогах производителей.

Высота установки

До нижнего края окна — 90–110 см от чистового пола для удобства обзора и вентиляции. Верхний край должен быть в зоне досягаемости ручки (обычно 180–220 см от пола).

Чем положе скат кровли, тем выше устанавливается окно, чтобы сохранить комфортный угол обзора.

Количество окон и расположение окон

Несколько небольших окон часто дают более равномерный свет, чем одно большое. Продумайте симметрию и расположение на скате под основные сценарии инсоляции: южная сторона — максимум света и тепла, северная — равномерное освещение без перегрева.

Площадь помещения (м²)	Рекомендуемая площадь остекления (м²)	Подходящий материал	Тип помещения
10	1,0–1,25	ПВХ или дерево	Спальня, детская
15	1,5–1,88	Дерево	Гостиная
20	2,0–2,5	Дерево	Гостиная, кабинет
8	0,8–1,0	ПВХ	Санузел, кухня
25	2,5–3,13	Дерево или гибрид	Студия, мастерская

Источники:

• СП 52.13330.2016 «Естественное и искусственное освещение» (актуален по ред. 01.01.2021) — нормативы по КЕО для жилых помещений

• Velux Daylight Visualizer — рекомендации по расчёту естественного освещения

Инструменты и материалы для монтажа

Для профессионального монтажа мансардного окна потребуются:

Инструменты:

• Рулетка, уровень (лазерный или пузырьковый)
• Лобзик или ножовка для резки обрешётки
• Ножницы по металлу (для металлочерепицы, профнастила)
• Шуруповёрт, дрель
• Нож, степлер строительный
• Маркер герметичный, перчатки
• СИЗ: каска, страховка, нескользящая обувь

Материалы:

• Мансардное окно (рама + створка)
• Оклад под тип кровли (низко- или высокопрофильный)
• Дренажный желоб
• Гидроизоляционный фартук
• Утепляющий контур (BDX/XDP) или минеральная вата
• Пароизоляционный контур (BFX/XDS)
• Крепёж: саморезы по дереву 50–70 мм, скобы для степлера
• Уплотнитель (EPDM-лента, Vilpe или аналог)
• ГКЛ влагостойкий или СМЛ для откосов

Техника безопасности при работах на крыше

Работа на высоте требует строгого соблюдения правил безопасности. По «Правилам по охране труда при работе на высоте» (Приказ Минтруда России №782н):

«Работники должны иметь соответствующую квалификацию для выполнения работ на высоте, включая скатные кровли. Работодатели обязаны проводить оценку профессиональных рисков и обеспечивать безопасность работников на высоте.» — Приказ Минтруда России №782н

1. Страховка обязательна: используйте индивидуальные средства защиты от падения (страховочные системы, каски, анкерные точки).
2. Погодные условия: работы не проводят при сильном ветре, дожде, снегопаде, гололёде или при температуре ниже -15 °C.
3. Ограждение рабочей зоны: инструменты и материалы закрепляйте, чтобы предотвратить падение на землю.
4. Электроинструмент: применяйте только исправный инструмент с заземлением и защитой от поражения током (удлинители с УЗО).
5. Дистанция до опасных зон: минимальное расстояние от окна до дымохода — не менее 1,00 м; до вентканала — не менее 1,00 м; до ендовы — не менее 0,50 м (по инструкциям Roto, §2.3).
6. Проверка конструкций: перед началом работ проверяйте устойчивость кровельных конструкций и отсутствие скользких участков.
7. Квалификация: монтаж выполняют профессионалы, прошедшие инструктаж по технике безопасности и имеющие допуск к высотным работам.

Источники:

• Приказ Минтруда России №782н «Правила по охране труда при работе на высоте» — требования к работам на скатных кровлях

Информация носит общий характер и не заменяет консультацию специалиста по охране труда.

Отличия монтажа в новую vs. готовую кровлю

Параметр	Монтаж в новую кровлю	Монтаж в готовую кровлю
Среднее время работ	1–2 часа	4 часа
Ориентировочная стоимость	Базовая (12 900–18 900 ₽)	+10–15% к базовой
Основные риски	Минимальные (все элементы интегрируются в процессе строительства)	Повреждение кровельного покрытия, нарушение герметичности, риск протечек
Сложность интеграции изоляции	Низкая (изоляция укладывается одновременно с монтажом окна)	Высокая (ограниченный доступ, необходимость точного уплотнения зазоров)
Демонтаж покрытия	Не требуется	Частичный демонтаж с восстановлением
Усиление конструкции	По проекту	Часто требуется установка ригелей

Вывод: монтаж в новую кровлю проще, быстрее и дешевле. Установка в готовую кровлю требует высокой квалификации и точности, но позволяет улучшить освещённость и комфорт уже эксплуатируемого помещения.

Частые ошибки при самостоятельной установке

1. Неподходящий оклад под тип кровли → протечки. Использование низкопрофильного оклада на металлочерепице или профнастиле приводит к затеканию воды под оклад и повреждению утеплителя.

2. Отсутствие дренажного желоба → застой воды. Без дренажного желоба вода скапливается над окном и проникает под кровельное покрытие.

3. Плотная "забивка" утеплителя → конденсат и промерзание. Переуплотнённый утеплитель теряет воздушные поры и перестаёт работать как теплоизолятор. Результат — мостики холода, конденсат на откосах.

4. Нарушение пароизоляционного контура → намокание утеплителя. Без герметичного пароизоляционного фартука влага из помещения попадает в утеплитель, что приводит к загниванию конструкции и потере теплозащиты.

5. Неправильные зазоры рамы/створки → скрипы, поддувание. Если рама установлена не по уровню или зазоры неравномерны, створка заедает, уплотнители прижимаются неплотно, возникают продувания.

6. Использование монтажной пены. В процессе полимеризации пена расширяется и давит на раму, что приводит к деформации окна и появлению щелей. Также пена затвердевает и трескается при «движениях» кровли, создавая мостики холода.

7. Резка металлочерепицы болгаркой. Абразивный круг выжигает защитное покрытие, запуская коррозию. Используйте лобзик или ножницы по металлу.

Внутренняя отделка и сервисное обслуживание

Откосы: нижний — вертикальный, верхний — горизонтальный

Нижний откос делают вертикальным (перпендикулярно полу) для удобства монтажа, эстетики и правильной конвекции тёплого воздуха. Вертикальный откос направляет тёплый воздух от радиатора вдоль стекла, предотвращая конденсат.

Верхний откос — горизонтальный (параллельно полу) для максимального доступа света в помещение и правильного сопряжения с кровельным пирогом. Горизонтальный верхний откос увеличивает светорассеяние и улучшает теплоизоляцию.

Отделка

Для откосов используем влагостойкий ГКЛ или СМЛ. Каркас выполняем из металлических профилей, закрепляя их строго по уровню. Пространство между каркасом и стеной заполняем минеральной ватой или пенопластом для предотвращения теплопотерь.

Шпаклюем стыки, грунтуем, окрашиваем или оклеиваем обоями. Герметизируем примыкание откосов к раме силиконом или акриловым герметиком.

Уход и обслуживание

Ежегодный осмотр оклада и уплотнителей: проверяем отсутствие трещин, ржавчины, деформаций. Чистим дренажный желоб от листвы и мусора. Смазываем фурнитуру (петли, замки) силиконовой смазкой.

Возможна интеграция с системами «Умный дом»: электроприводы Velux INTEGRA или Fakro с WiFi-управлением (приложение Tuya), датчики дождя для автоматического закрытия, солнечные батареи для автономного питания.

Нормативные документы:

• СП 17.13330.2017 «Кровли» (актуализированная редакция СНиП II-26-76) — требования к устройству кровель, теплоизоляции, гидроизоляции
• ГОСТ 30734—2020 «Блоки оконные мансардные. Технические условия» — регламентирует проектирование, изготовление, монтаж
• СП 50.13330.2024 «Тепловая защита зданий» — нормы по теплозащите ограждающих конструкций
• Инструкции производителей: Velux, Fakro, Roto — карты узлов окладов, допустимые зазоры, последовательность монтажа
